Mga Chipboard Screw na may Cutting Nibs sa Ilalim ng Ulo: Itigil ang Paghahati ng Kahoy, Walang Pre-Drilling

Ang mga cutting nibs ay ang maliliit na nakataas na ribs sa ilalim ng isang chipboard screw head, at ang mga ito ang dahilan kung bakit ang isang modernong particleboard screw ay maaaring itaboy sa isang istante, isang cabinet carcass o isang flat-pack panel na walang pilot hole at nang hindi nahahati ang board.

Gumagana ang mga nibs tulad ng mga miniature reamers. Habang papalapit ang ulo sa ibabaw, pinapagiling nila ang materyal sa manipis na mga shavings sa halip na i-compress ito, kaya hindi na kailangang ma-absorb ng panel ang buong wedging force ng isang countersunk bearing face. Ito ay isang maliit na detalye na nagbabago kung paano kumilos ang buong joint, at ito ay nagkakahalaga ng pag-unawa bago mo tukuyin, stock o bumili ng mga fastener para sa produksyon.

Ipinapaliwanag ng gabay na ito kung ano talaga ang ginagawa ng mga nibs, kung paano nakikipag-ugnayan ang mga ito sa geometry ng ulo, anyo ng thread at istilo ng punto, at kung saan may mga limitasyon pa rin ang pamamaraan. Para sa isang mas malawak na pagtingin sa parehong pamilya ng mga fastener sa mga produkto ng panel, ang aming artikulo sa mga tornilyo ng chipboard para sa mga aplikasyon ng fiberboard at MDF ay isang kapaki-pakinabang na kasamang basahin.

Ano Talaga ang Pagputol ng Nibs sa Ilalim ng Ulo

Sa isang countersunk chipboard screw, ang mga cutting nibs ay nakaupo sa conical bearing surface sa ilalim ng ulo, kadalasang nakaayos sa radially tulad ng spokes ng isang gulong. Depende sa disenyo, lumilitaw ang mga ito bilang apat hanggang anim na maliliit na ribs, wedges o notches na bahagyang ipinagmamalaki ng tindig na mukha.

Mas mahalaga ang posisyon kaysa sa laki. Dahil nakataas ang mga nibs, nakikipag-ugnayan sila sa board bago ang flat o conical na ibabaw na tindig. Ang maikling pagsisimula ng ulo ay kung ano ang nagpapahintulot sa kanila na mag-cut kaysa sa crush. Ang isang tornilyo na may perpektong makinis na mukha ng tindig ay kailangang itulak ito sa panel, at ang presyon ay walang mapupuntahan maliban sa palabas patungo sa pinakamalapit na libreng gilid.

Sa maraming tunay na produkto ang nib at ang tadyang ay magkaparehong katangian. Ang isang tornilyo na inilalarawan bilang may ribbed na ulo ay maaaring gumamit ng anim na bevel rib pattern na pinagsasama ang reaming edge na may reinforcing ridge, kaya ang ulo ay lumalaban sa distortion habang ito ay pumuputol. Ang mahalaga kapag inihambing mo ang mga turnilyo ay kung ang ilalim na bahagi ay nakataas sa lahat ng mga gilid.

• Reaming at countersinking ang tuktok ng butas bilang ang ulo upuan
• Pagputol ng mga hibla at particle sa halip na i-compress ang mga ito
• Nililinis ang countersink para maupo ang bearing face na mapula
• Pagbaba ng metalikang kuwintas na kinakailangan upang ibaba ang ulo sa ibabaw
• Binabawasan ang nakataas na singsing at mga bitak ng hairline na lumilitaw sa paligid ng sapilitang ulo

Bakit Nahati ang Chipboard at MDF Kapag Nilaktawan Mo ang Pilot Hole

Ang particleboard at MDF ay hindi solid wood. Ang particleboard ay isang banig ng wood chips na pinagbuklod ng resin, at ang MDF ay isang siksik, homogenous fiber board. Wala rin ang cellular na istraktura na nagbibigay-daan sa solid timber na mag-stretch at mag-compress sa paligid ng isang fastener. Kapag ang materyal ay walang magagalaw, ito ay bitak.

Sinisira ng tornilyo ang isang board sa dalawang paraan. Ang sinulid na seksyon ay inilipat ang materyal nang radially, kaya naman ang isang napakalaking tornilyo ay maaaring hatiin ang isang panel sa haba nito. Ang ulo ay nagdaragdag ng pangalawa at kadalasang mas malaking problema: ang isang countersunk bearing surface ay kumikilos tulad ng isang wedge na may napakalawak na bakas ng paa, na tumutulak palabas sa buong diameter ng ulo kaysa sa kahabaan ng thread line.

Karaniwang nagsisimula ang paghahati sa pinakamahinang punto, kaya nagkumpol ang mga pagkabigo malapit sa mga gilid at dulo ng board, sa paligid ng mga void at mga patch na may mababang density sa core, at sa linya kung saan hindi sinusuportahan ang panel. Nalulutas ito ng pre-drill sa pamamagitan ng pag-alis ng materyal nang maaga, ngunit nagdaragdag ito ng isang hakbang at nagpapabagal sa pagpupulong. Inaatake ng pagputol ng mga nibs ang problema kung saan nagmumula ang karamihan sa presyon ng wedging, na nasa ulo.

Paano Pinipigilan ng Pagputol ng Nibs ang Paghahati Nang Walang Pre-Drilling

Inilalarawan ng sequence sa ibaba ang isang normal na drive na may nibbed chipboard screw sa isang panel product, na walang pilot hole at walang countersink.

1. Kumakagat ang punto. Ang isang matalim na punto, o isang uri ng 17 slotted point sa mas siksik na mga board, ay nagsisimula sa butas at binibigyan ang thread ng isang bagay na mahawakan.
2. Hinihila ang sinulid. Ang mga magaspang na sinulid ay umaakit sa panel at ibinababa ang turnilyo, na nag-alis ng limitadong dami ng materyal sa paligid ng shank.
3. Unang dumampi ang mga nibs. Dahil ipinagmamalaki nila ang tindig na mukha, nakasalubong nila ang ibabaw ng ilang liko bago ang mga upuan sa ulo.
4. Pinutol ng mga nibs ang isang mababaw na countersink. Ginugupit at inaalis nila ang tuktok na layer ng fiber o chips sa halip na pinindot ito papasok, na lumilikha ng upuan na tumutugma sa anggulo ng ulo.
5. May mapupuntahan ang mga displaced material. Ang pagputol sa halip na i-compress ay pinapanatili ang stress na lokal, kaya hindi ito naglalakbay sa gilid ng board.
6. Ang mga upuan sa ulo ay namumula sa mas mababang metalikang kuwintas. Mas kaunting puwersa ang kailangan, kaya ang clutch ay naglalabas ng mas maaga at ang ibabaw sa paligid ng ulo ay nananatiling buo.

Pangunahing punto: tinatarget ng mga nibs ang ulo, at ang ulo ay kung saan nagmumula ang karamihan sa presyon ng paghahati sa particleboard at MDF. Iyon ang dahilan kung bakit ang isang nibbed screw ay kadalasang maaaring itaboy nang walang paunang pagbabarena kahit na ang sinulid lamang ay magdudulot pa rin ng pinsala.

Head Geometry: Kung Saan Nakatira ang Nibs

Ang uri ng ulo ay nagpapasya kung saan maaaring umupo ang mga nibs at kung gaano karaming materyal ang maaari nilang i-clear. Apat na pamilya ang sumasakop sa karamihan ng gawaing chipboard.

Countersunk at double countersunk ulo

Ito ang mga karaniwang pagpipilian para sa particleboard at MDF. Ang isang solong kono ay pumuputol sa isang tuluy-tuloy na upuan, habang ang isang double countersunk na bersyon ay gumagamit ng dalawang anggulo upang ang ulo ay lumubog nang mas malalim na may mas malinis na paglipat sa ibabaw.

Mga semi-countersunk na ulo

Ang isang mas mababaw na anggulo ng kono ay kumakalat ng presyon sa isang bahagyang mas malaking lugar, na kapaki-pakinabang sa manipis na mga panel at sa mga board kung saan ang malalim na countersink ay magpapanipis ng materyal nang labis. Ang mga ito ay madalas na ipinares sa isang uri ng 17 na punto.

Pan, trumpeta at itinaas ang mga ulo

Ang mas malawak na mga mukha ng tindig ay angkop sa malambot na board at manipis na sheet, kung saan ang priyoridad ay ang pag-clamping kaysa sa paglubog ng flush. Ang mga nibs, kapag naroroon, ay umupo sa flat underside at pa rin ream ang butas na bibig.

Ang mahalaga ay hindi ang pangalan sa kahon kundi ang ilalim ng ulo. Kung ang ibabaw ng tindig ay patag at tuloy-tuloy, ang ulo ay magdidiin pa rin ng panel na bukas, gaano man kahusay ang disenyo ng thread. Maghanap ng mga nakataas na gilid.

Mga Chipboard Screw na may Maramihang Head Configuration Galugarin ang mga chipboard na turnilyo sa maraming istilo at materyales sa ulo, na may matutulis na mga punto at naka-optimize na mga thread para sa particle board, MDF, at cabinetry work. Tingnan ang Produkto →

Mga Thread, Points at Ribs na Sumusuporta sa Nib Action

Ang mga nibs ay humahawak lamang sa dulo ng ulo ng joint, kaya ang natitirang bahagi ng turnilyo ay kailangang makipagtulungan. Ang isang magaspang, malalim na single-lead na thread na may malawak na pitch ay ang klasikong pattern ng particleboard, dahil pinagsasama nito ang istraktura ng chip nang hindi nangangailangan ng pilot hole.

Sa MDF ang core ay mas siksik at mas pare-pareho, at ang mga chips ay halos wala nang mapupuntahan. Ang kambal o dobleng mga sinulid ay nagtutulak nang mas mabilis at nagpapababa ng presyon sa bawat pagliko, habang ang giniling na buntot o isang uri ng 17 slotted point ay nagbibigay sa alikabok ng daan palabas ng butas sa halip na isiksik ito sa ilalim ng ulo.

Rib at rib-milled na mga disenyo

Ang mga tadyang sa ilalim ng ulo ay nagdaragdag ng dalawang benepisyo nang sabay-sabay: pinapalakas nila ang ulo laban sa pagpapapangit at pinapalawak nila ang pagkilos ng reaming ng mga nibs. Kapag giniling din ang buntot ng sinulid, pinuputol ng tornilyo ang sarili nitong clearance sa itaas na seksyon ng butas, na patuloy na nagpapababa ng torque hanggang sa sandaling tumama ang ulo.

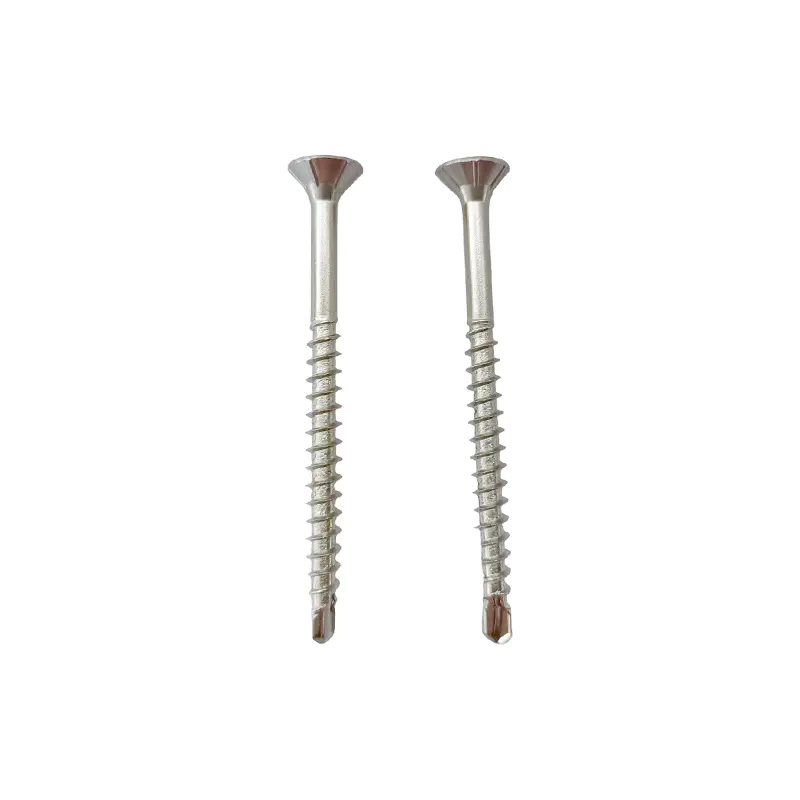

Double Countersunk Hexalobular Chipboard Screw na may Milled Tail SUS304 stainless steel screw na may six-bevel drive, milled ribs, at milled tail para sa secure na chipboard, MDF, at furniture assembly. Tingnan ang Produkto →

Pagtutugma ng Turnilyo sa Lupon

Walang solong chipboard screw na nababagay sa bawat substrate. Gamitin ang talahanayan sa ibaba bilang panimulang punto kapag pumili ka ng isang detalye para sa isang bagong pagpupulong o isang pagkukumpuni.

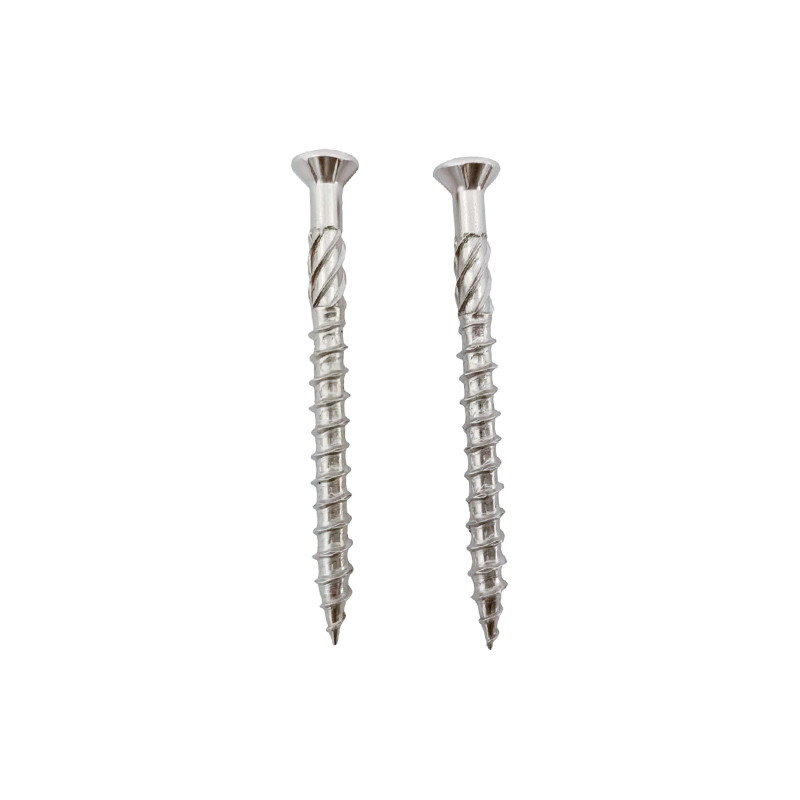

Semi Countersunk Type 17 Torx Chipboard Screw SUS304 stainless steel screw na may semi countersunk head, double thread, at Type 17 profile para sa chipboard, MDF, at furniture. Tingnan ang Produkto →

Pamamaraan sa Pagmamaneho: Pagkuha ng Buong Benepisyo ng Nibs

Ang pagputol ng mga nibs ay nakakabawas sa panganib ng paghahati, ngunit hindi nila kayang bayaran ang hindi magandang kasanayan sa pagmamaneho. Ang ilang mga gawi ay gumagawa ng pagkakaiba.

• Itakda ang clutch na mababa at unti-unting taasan hanggang sa maupo ang mga head seat, sa halip na magmaneho nang buong torque mula sa simula.
• Gumamit ng kaunti na eksaktong tumutugma sa recess. Ang isang pagod na bit ay nagpapaikot sa drive at naghihikayat ng labis na metalikang kuwintas.
• Magmaneho sa katamtamang bilis. Ang mataas na rpm ay bumubuo ng init at maaaring makabasag ng binder sa particleboard.
• Huminto kapag ang ulo ay namumula sa ibabaw, hindi kapag ang driver ay huminto o ang board ay lumalamig.
• Ilayo ang mga fastener sa mga gilid at dulo. Ang mga nibs ay nagpapababa ng panganib, hindi nila ito inaalis.
• Suportahan ang panel sa isang solidong ibabaw. Ang isang hindi sinusuportahang board ay bumabaluktot, at ang pagbaluktot ay naghahati ng mga panel.

Mga Karaniwang Pagkakamali na Nagdudulot Pa rin ng Mga Split

• Ang pagpili ng isang tornilyo sa pamamagitan ng haba lamang at hindi pinapansin ang ilalim ng ulo.
• Paggamit ng flat bearing face screw sa isang panel product dahil nasa kahon na ito.
• Pagmamaneho ng tornilyo na masyadong malaki ang diyametro para sa kapal ng board.
• Patuloy na humihigpit pagkatapos maupo ang ulo.
• Pagpapatakbo ng high-speed impact driver na walang clutch control sa manipis na mga panel.
• Pagmamaneho sa isang umiiral na split o isang muling ginamit na butas, kung saan walang buo na materyal na natitira upang putulin.

Mga Madalas Itanong

Q1: Ang pagputol ba ng mga nibs ay talagang nag-aalis ng pangangailangan para sa pre-drill?

Sa karamihan ng mga produkto ng panel, oo. Para sa particleboard at MDF sa normal na kapal, ang isang nibbed countersunk chipboard screw ay maaaring direktang paandarin, basta't ang diameter ng screw ay proporsyonal sa board at ang driver clutch ay nakatakda nang maayos. Para sa hardwood, mga siksik na composite, manipis na mga seksyon at mga posisyon na malapit sa isang gilid, panatilihin ang isang maliit na pilot hole.

Q2: Ang paggupit ba ng nibs ay kapareho ng mga tadyang sa ilalim ng ulo?

Ang mga ito ay malapit na nauugnay at madalas na pinagsama sa isang tampok. Ang tadyang ay maaaring purong nagpapatibay, purong pagputol, o pareho. Ang nagpapakilala sa isang cutting nib ay ang nakataas na gilid ay unang nakakatugon sa ibabaw ng board at naggugupit ng materyal habang ang ulo ay umiikot pababa.

Q3: Maaari ba akong gumamit ng nibbed chipboard screws sa MDF?

Oo, at karaniwan sila doon. Ipares ang nibbed head na may milled tail o isang type 17 point para ang alikabok na ginawa ng siksik na core ay may ruta ng pagtakas, at magmaneho sa katamtamang bilis gamit ang clutch setting na humihinto sa turnilyo sa flush.

Q4: Ang mga nibs ba ay nakakabawas sa lakas ng hawak?

Hindi. Ang paghawak ng kapangyarihan ay nagmumula sa thread engagement sa panel, hindi sa ulo. Kung mayroon man, ang isang ulo na pumupuno sa upuan sa halip na nakatayong mapagmataas ay nagbubunga ng mas pantay na pagkarga ng clamp sa magkasanib na bahagi at isang patag na tapos na ibabaw.

Tinutukoy ang Nibbed Chipboard Screws

Kapag sumulat ka ng detalye o nag-order, ilarawan ang ulo nang hiwalay sa thread. Ilista ang istilo ng ulo at kung ang underside ay nagdadala ng cutting nibs o pattern ng rib, pagkatapos ay ang anyo ng thread at pitch, ang uri ng punto, ang nominal na diameter at haba, ang materyal na grado, ang drive recess at ang surface finish.

Ang mga detalyeng iyon ang tumutukoy kung ang isang tornilyo ay maaaring paandarin nang walang paunang pagbabarena sa isang ibinigay na panel. Ang dalawang tornilyo na magkapareho ang haba at diameter ay maaaring mag-iba nang ganap sa parehong piraso ng particleboard kung ang isa ay may makinis na tindig na mukha at ang isa ay may mga cutting edge sa ilalim ng ulo.

Maaari mong suriin ang buong hanay ng tornilyo ng chipboard upang ihambing ang mga istilo ng ulo, mga configuration ng rib at mga opsyon sa punto sa isang lugar, at itugma ang isang detalye sa board na aktwal mong ginagamit. Piliin ang ulo para sa ibabaw, ang sinulid para sa core, at ang punto para sa alikabok, at karamihan sa mga split panel ay nawawala bago ang unang pilot hole ay na-drill.
